Büttner MT130 Sistema Solare Completo CDS Power LINE

Imoduli solari CDS POWER LINE sono molto meno sensibili all’ombreggiamento parziale di tutti i moduli solari convenzionali grazie a un nuovo tipo di tecnologia di interconnessione.

Soprattutto nelle applicazioni mobili, questo si traduce in un rendimento maggiore se – a seconda del luogo – non si può evitare che rami, un box per il tetto montato, il sistema SAT o una finestra aperta sul tetto ombreggino parzialmente il modulo solare. Per garantire un livello di prestazioni estremamente elevato, 44 celle selezionate ad alte prestazioni sono installate in ogni modulo CDS. Ogni singola cella è inoltre collegata con uno speciale diodo di cella per garantire la massima potenza possibile anche quando il modulo solare è parzialmente in ombra. Come per tutti gli altri moduli solari, anche per la serie CDS utilizziamo vetri frontali speciali. Questo garantisce prestazioni ottimali in irradiazione di luce diretta e allo stesso tempo migliora il rendimento della corrente in condizioni di luce diffusa e con un angolo di incidenza piatto
Poiché i moduli solari CDS sono costruiti con 44 celle ad alte prestazioni, si dovrebbe sempre utilizzare un regolatore solare MPP. Grazie alla maggiore tensione di uscita dei moduli CDS, questo garantisce un rendimento ottimale in ogni campo di applicazione, anche in condizioni climatiche sfavorevoli.

Come tutti i moduli solari MT, la serie CDS POWER LINE è stata sviluppata appositamente per i veicoli da turismo e adattata alle esigenze particolari. Come già spiegato con la serie BLACK LINE, questo sforzo è necessario quando i moduli solari vengono utilizzati in modo mobile. Da un lato, questo riguarda le condizioni meccaniche e termiche speciali. Per esempio, i connettori interni delle celle devono essere in grado di compensare le vibrazioni per molti anni ed essere progettati per temperature molto più alte a causa del montaggio sul tetto, sopra l’isolamento del veicolo. Anche i requisiti per la costruzione del telaio sono diversi da quelli dei normali moduli standard. Da un lato, i telai devono essere resistenti alla torsione per proteggere il pannello superiore in vetro, e dall’altro si deve garantire che i movimenti della sovrastruttura che si verificano siano compensati. Per garantire anni di sicurezza operativa, sul retro è montata una scatola di giunzione pressurizzata a tenuta stagna, nella quale non può penetrare l’umidità anche a velocità elevate.

Isistemi completi MT CDS POWER LINE comprendono tutti gli accessori per l’installazione
Ogni sistema è dotato di componenti individuali di alta qualità in una finitura pregiata. Tutti i moduli solari MT CDS POWER LINE sono di altissima qualità di lavorazione e, con parziale
Shading rispetto a tutti gli altri moduli solari ha un chiaro vantaggio in termini di prestazioni.
I moduli solari sono montati su staffe certificate TÜV. Questi vengono incollati al tetto del veicolo con il set di adesivi allegato (testato e approvato dal TÜV). Il cavo esterno è a prova di raggi UV e, come il set di cavi all’interno, resistente a tutte le influenze ambientali. Il collegamento dei cavi all’interno viene fatto passare attraverso un passacavo pressurizzato a tenuta stagna.

Il cablaggio è progettato in modo tale che il sistema individuale può essere successivamente esteso da un modulo solare della stessa potenza in qualsiasi momento. Il sistema di controllo solare può anche elaborare l’uscita supplementare. Per informazioni sul sistema di controllo solare, vedere anche da pagina 53. Tutti i sistemi completi sono disponibili anche con una centralina solare
dotato di un set di cavi di collegamento EBL ed è quindi allo stato dell’arte.

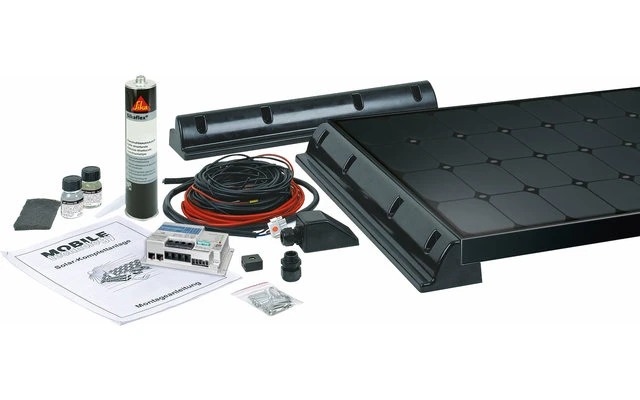

Ambito di fornitura: (pronto per l’installazione con tutti i componenti necessari per il montaggio sul tetto)

• 1 o 2 moduli solari CDS POWER LINE
• 1 o 2 set di profili per spoiler
• 1 x passacavo per il tetto (impermeabile)
• 1 x pressacavo (impermeabile)
• 1 x regolatore di carica MT (vedi sotto)
• 1 striscia di connettori per cavi
• 1 x set di adesivi
• 1 x set di cavi UV/area esterna
• 1 x set di cavi/interno
• 1 x set di cavi EBL
• 1 x materiale di montaggio
• Istruzioni per l’adesivo
• Istruzioni per il montaggio
