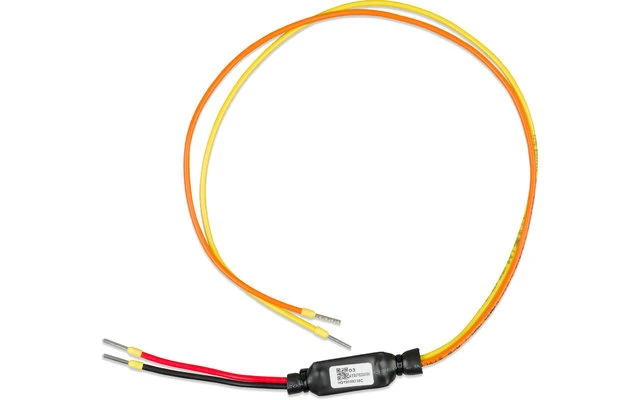

Victron Energy Victron Smart BMS CL 12-100 Cavo Di Interfaccia Per Il Sistema Di Gestione Della Batteria

Questo cavo permette ai modelli MultiPlus 500 VA – 1600 VA, MultiPlus Compact 800 VA – 2 kVA e MultiPlusII di essere utilizzati con prodotti BMS che non hanno un’interfaccia VE.Bus, come lo Smart BMS CL 12-100 e il miniBMS. Questi modelli MultiPlus possono essere controllati tramite le uscite di scollegamento carico/carico o le uscite carico/caricatore

Il filo deve essere collegato al connettore on/off remoto dei modelli MultiPlus
– Quando viene utilizzato con i modelli MultiPlus 500 VA-1200 VA, collegare il filo nero al terminale AN e il filo rosso al terminale (+)
– Se utilizzato con i modelli MultiPlus Compact 800 VA-2 kVA, collegare il filo nero al terminale centrale e il filo rosso al terminale destro (IN)
– Quando viene utilizzato con i modelli MultiPlus II, collegare il filo nero al terminale inferiore (-) e il filo rosso al terminale superiore (+) dell’on-off remoto

Entrambe le uscite di scollegamento carico/carica dello Smart BMS CL 12-100 e le uscite di carico/carica del miniBMS devono essere nello stato ‘High’ perché il MultiPlus funzioni. Dopo lo spegnimento dovuto alla bassa tensione della batteria, fate funzionare l’alternatore o usate un caricabatterie sul lato primario del BMS per resettare il sistema. Il MultiPlus si accenderà e inizierà a caricare (se collegato a una fonte di alimentazione AC).
